مجال التطبيق:

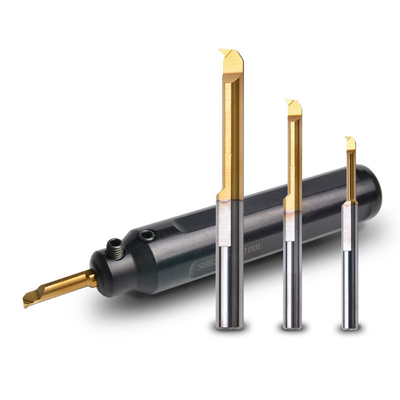

MBQR هي أداة مملة داخلية والتنميط ، تستخدم على نطاق واسع لتشطيب التنميط الداخلي للثقب في المخرطة الصغيرة.مناسب بشكل أساسي للأدوات الآلية مثل مخارط CNC وآلات التمركز وما إلى ذلك.
تختلف MBQR عن السيقان المستديرة MPR ، وهي إمالة نهاية الخلفية ومناسبة لقفل حاملات الأدوات الدقيقة.إلى جانب ذلك ، مع طلاء نانومتر متقدم مختلف على كربيد متناهي الصغر ، تحقق هذه الأداة سطح معالجة عالي النعومة ومقاومة للتآكل.
تفاصيل المنتج--- ميغا بايتسصالملف الشخصيأداة جي
بالنسبة للمنتج النهائي لـ MBQR ، معلومات المنتج المحددة على النحو التالي:
| اسم العلامة التجارية: | درو |
| رقم الموديل: | أداة التشكيل الجانبي MBQR |
| دعم مخصص: | OEM ، ODM ، OBM. |
| معيار: | ISO |
| نوع المنتج: | أداة صغيرة كربيد صلبة مملة |
| مادة: | كربيد التنجستن ، مادة جديدة 100٪ |
| طلاء: | يتم تعريفه بطلاء نانو أو بدون طلاء |
| صلابة: | HRA 91 ~ 93.5 |
| طول الفلوت | 2.0 ~ 35.0 مم |
| لون الفلوت: | برونز غير لامع |
| دقة: | ± 0.005 مم |
| قطر عرقوب: | 4.0 ~ 7.0 ملم |
| نوع شانك | إمالة النهاية الخلفية |
| قوس الحافة: | R0.03-R0.20 |
| الفرق الرئيسي في MPR: | أ- إمالة الطرف الخلفي عندما تكون MPR ساق مستديرة. ب.طلاء مختلف. ج.مناسبة لحامل الأدوات المختلفة. |
| طلب عينة: | قبلت |
| الإستعمال: | خراطة داخلية ومملة للتشطيب |
| مادة الشغل: | الصلب والفولاذ المقاوم للصدأ والحديد الزهر وهلم جرا |
| نوع التصنيع: | نصف تشطيب / تشطيب |
مواصفات المنتج:
1. لا حاجة لإعادة معايرة الأدوات تقليل تكلفة الوقت تحسين الكفاءة.
2 تم تشكيل أداة الحفر بشكل متكامل.إلى جانب ذلك ، يقلل تصميم الفلوت الفريد من نوعه من تراكم الرقائق ويحسن كفاءة المعالجة.
3.تتخذ العملية برمتها أداة آلة ذات خمسة محاور لطحن دقيق. دقة عالية لزاوية r لطرف الأداة ، وحافة القطع ناعمة تحت ميكروسكوب 500 مرة.
4.تصميم مشقوق على جانب الموضع المائل في الذيل ، مع غلاف قاطع مخرج الماء المركزي ، يمكنه تحقيق معالجة التبريد الداخلي.
5 يتم وضع قضبان الثقب المصنوعة من الكربيد الصلب بدقة في المحول بواسطة دبوس تحديد ، وتضمن قضبان التثبيت اللولبية ثباتًا متزايدًا للتثبيت الصلب.
6. قم بتغيير الأداة من نفس النوع من خلال دبوس تحديد المواقع ، وإجمالي طول التمديد هو نفسه.
مواصفات المنتج:
| نموذج | الحد الأدنى لقطر ثقب المعالجة (مم) ΦA | Φ د | ص | L1 | L2 | F | س | شبيبة 25 | AL25 |
|---|---|---|---|---|---|---|---|---|---|
| MBQR0406L02R003-D- (C) | 0.6 | 4 | 0.03 | 28 | 2 | 0.55 | 0.06 | ● | ● |
| MBQR0408L025R003-D- (C) | 0.8 | 4 | 0.03 | 28 | 2.5 | 0.75 | 0.08 | ● | ● |
| MBQR0410L04R005-D- (C) | 1.0 | 4 | 0.05 | 29 | 4 | 0.9 | 0.15 | ● | ● |
| MBQR0410L06R005-D- (C) | 1.0 | 4 | 0.05 | 31 | 6 | 0.9 | 0.15 | ● | ● |
| MBQR0412L04R005-D- (C) | 1.2 | 4 | 0.05 | 29 | 4 | 1.1 | 0.15 | ● | ● |
| MBQR0412L06R005-D- (C) | 1.2 | 4 | 0.05 | 31 | 6 | 1.1 | 0.15 | ● | ● |
| MBQR0415L05R005-D- (C) | 1.5 | 4 | 0.05 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L05R010-D- (C) | 1.5 | 4 | 0.10 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R005-D- (C) | 15 | 4 | 0.05 | 33 | 8 | 1. 4 | 0.20 | ● | ● |
| MBQR0415L08R010-D- (C) | 1.5 | 4 | 0.10 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0418L05R005-D- (C) | 1.8 | 4 | 0.05 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L05R010-D- (C) | 1.8 | 4 | 0.10 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R005-D- (C) | 1.8 | 4 | 0.05 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R010-D- (C) | 1.8 | 4 | 0.10 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0421L06R005-D- (C) | 2.1 | 4 | 0.05 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L06R010-D- (C) | 2.1 | 4 | 0.10 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R005-D- (C) | 2.1 | 4 | 0.05 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R010-D- (C) | 2.1 | 4 | 0.10 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0426L08R005-D- (C) | 2.6 | 4 | 0.05 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R010-D- (C) | 2.6 | 4 | 0.10 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R015-D- (C) | 2.6 | 4 | 0.15 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R005-D- (C) | 2.6 | 4 | 0.05 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R010-D- (C) | 2.6 | 4 | 0.10 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R015-D- (C) | 2.6 | 4 | 0.15 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0431L10R005-D- (C) | 3.1 | 4 | 0.05 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R010-D- (C) | 3.1 | 4 | 0.10 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R015-D- (C) |
3.1 | 4 | 0.15 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R005-D- (C) | 3.1 | 4 | 0.05 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R010-D- (C) | 3.1 | 4 | 0.10 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R015-D- (C) | 3.1 | 4 | 0.15 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0441L12R005-D- (C) | 4.1 | 4 | 0.05 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R010-D- (C) | 4.1 | 4 | 0.10 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R020-D- (C) | 4.1 | 4 | 0.20 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R005-D- (C) | 4.1 | 4 | 0.05 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R010-D- (C) | 4.1 | 4 | 0.10 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R020-D- (C) | 4.1 | 4 | 0.20 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R005-D- (C) | 4.1 | 4 | 0.05 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R010-D- (C) | 4.1 | 4 | 0.10 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R020-D- (C) | 4.1 | 4 | 0.20 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0551L15R005-D- (C) | 5.1 | 5 | 0.05 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R010-D- (C) | 5.1 | 5 | 0.10 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R020-D- (C) | 5.1 | 5 | 0.20 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R005-D- (C) | 5.1 | 5 | 0.05 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R010-D- (C) | 5.1 | 5 | 0.10 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R020-D- (C) | 5.1 | 5 | 0.20 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R005-D- (C) | 5.1 | 5 | 0.05 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R010-D- (C) | 5.1 | 5 | 0.10 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R020-D- (C) | 5.1 | 5 | 0.20 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0661L15R005-D- (C) | 6. 1 | 6 | 0.05 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R010-D- (C) | 6.1 | 6 | 0.10 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R020-D- (C) | 6. 1 | 6 | 0.20 | 40 | 15 | 5.8 | 1. ، 00 | ● | ● |
| MBQR0661L20R005-D- (C) | 6.1 | 6 | 0.05 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R010-D- (C) | 6. 1 | 6 | 0.10 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R020-D- (C) | 6.1 | 6 | 0.20 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R005-D- (C) | 6.1 | 6 | 0.05 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R010-D- (C) | 6.1 | 6 | 0.10 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R020-D- (C) | 6.1 | 6 | 0.20 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R005-D- (C) | 6.1 | 6 | 0.05 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R010-D- (C) | 6.1 | 6 | 0.10 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L30R020-D- (C) | 6.1 | 6 | 0.20 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0771L25R010-D- (C) | 7.1 | 7 | 0.10 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L25R020-D- (C) | 7.1 | 7 | 0.20 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R010-D- (C) | 7.1 | 7 | 0.10 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R020-D- (C) | 7.1 | 7 | 0.20 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| ●: متوفر (C): دعم تخصيص سائل التبريد الداخلي JS25 ، AL25: كود الطلاء | |||||||||
