حقل التطبيق:

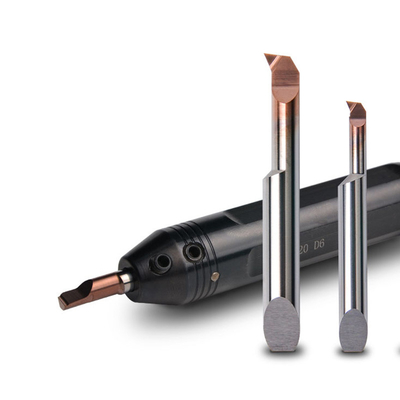

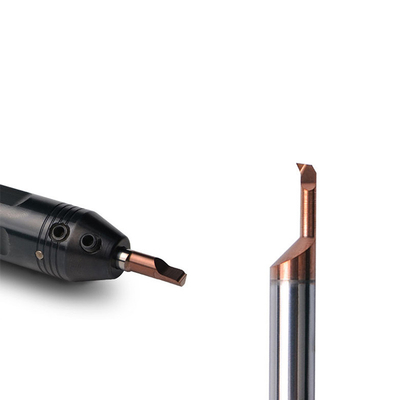

MBQR هي أداة داخلية ممل وتوصيف تستخدم على نطاق واسع لإنهاء التنميط الداخلي للثقب في مخارط ميني. إنه مناسب بشكل خاص لأدوات الآلات مثل مخارط CNC وآلات تركز.
على عكس Round Shank MPR ، يتميز MBQR بتصميم إمالة خلفي ، مما يجعله متوافقًا مع أصحاب الأدوات الدقيقة. بالإضافة إلى ذلك ، فإن طلاء النانومتر المتقدم على كربيد الفائق يعزز كل من نعومة سطح الآلات ومقاومة التآكل.
تفاصيل المنتج --- ميغابايتسصالبروفيلأداة جي
أما بالنسبة للمنتج النهائي لـ MBQR ، فإن معلومات المنتج المحددة على النحو التالي:
| اسم العلامة التجارية: | درو |
| رقم النموذج: | أداة التنميط MBQR |
| دعم مخصص: | OEM ، ODM ، OBM. |
| معيار: | ISO |
| نوع المنتج: | أداة صغيرة مملة بالكربيد |
| مادة: | كربيد التنغستن ، مادة جديدة 100 ٪ |
| الطلاء: | ليتم تعريفها ، مع أو بدون طلاء ، طلاء نانو |
| صلابة: | HRA 91 ~ 93.5 |
| طول الفلوت | 2.0 ~ 35.0mm |
| لون الفلوت: | البرونز ، غير اللامع |
| دقة: | ± 0.005mm |
| قطر الشانك: | 4.0 ~ 7.0mm |
| نوع شانك | الطرف الخلفي الميل |
| قوس الطرف: | R0.03-R0.20 |
| الفرق بشكل رئيسي في MPR: | إمالة نهاية الطرف بينما MPR هو شانك مستديرة. طلاء B.Different. ج. مناسبة لمختلف حامل الأدوات. |
| ترتيب العينة: | مقبول |
| الاستخدام: | الدوران الداخلي والممل للتشطيب |
| مادة الشغل: | الصلب ، الفولاذ المقاوم للصدأ ، الحديد الزهر وهلم جرا |
| نوع الآلات: | شبه مقصورة/الانتهاء |
ميزات المنتج:
لا حاجة لإعادة المعايرة: إلغاء الحاجة إلى إعادة معايرة الأدوات ، وتقليل تكاليف الوقت وتحسين الكفاءة.
تصميم أداة ممل متكاملة: يتم تشكيل الأداة الممل بشكل متكامل ، وتصميمها الفريد من نوع Chip Flute يقلل من تراكم الرقائق ، مما يعزز كفاءة المعالجة.
طحن الدقة: تستخدم العملية بأكملها أداة آلة من خمسة محاور لطحن الدقة ، مما يضمن دقة عالية لزاوية R-Tip الخاصة بـ Tool Tip. تظل الحافة القوية ناعمة تحت المجهر عند التكبير 500X.
قدرة التبريد الداخلية: يسمح التصميم المحدود على جانب الذيل المائل ، جنبًا إلى جنب مع غلاف مخرج مخرج مركب مركزي ، للتبريد الداخلي الفعال أثناء المعالجة.
تثبيت مستقر: تتم محاذاة قضبان مملة بالكربيد الصلبة بدقة في المحول باستخدام دبوس تحديد موقع ، في حين أن المشابك المسمار المحددة تضمن زيادة الاستقرار للتشبث الصلب.
استبدال الأداة السهل: تغيير الأدوات من نفس النوع بسهولة من خلال دبوس تحديد المواقع ، والحفاظ على نفس طول الامتداد الكلي.
مواصفات المنتج:
| نموذج | الحد الأدنى لقطر ثقب الآلات (مم) φa | φd | ص | L1 | L2 | و | ق | JS25 | AL25 |
|---|---|---|---|---|---|---|---|---|---|
| MBQR0406L02R003-D- (C) | 0.6 | 4 | 0.03 | 28 | 2 | 0.55 | 0.06 | ● | ● |
| MBQR0408L025R003-D-(ج) | 0.8 | 4 | 0.03 | 28 | 2.5 | 0.75 | 0.08 | ● | ● |
| MBQR0410L04R005-D-(ج) | 1.0 | 4 | 0.05 | 29 | 4 | 0.9 | 0.15 | ● | ● |
| MBQR0410L06R005-D-(ج) | 1.0 | 4 | 0.05 | 31 | 6 | 0.9 | 0.15 | ● | ● |
| MBQR0412L04R005-D-(ج) | 1.2 | 4 | 0.05 | 29 | 4 | 1.1 | 0.15 | ● | ● |
| MBQR0412L06R005-D-(ج) | 1.2 | 4 | 0.05 | 31 | 6 | 1.1 | 0.15 | ● | ● |
| MBQR0415L05R005-D-(ج) | 1.5 | 4 | 0.05 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L05R010-D-(ج) | 1.5 | 4 | 0.10 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R005-D-(ج) | 1. 5 | 4 | 0.05 | 33 | 8 | 1. 4 | 0.20 | ● | ● |
| MBQR0415L08R010-D-(ج) | 1.5 | 4 | 0.10 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0418L05R005-D-(ج) | 1.8 | 4 | 0.05 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L05R010-D- (C) | 1.8 | 4 | 0.10 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R005-D- (C) | 1.8 | 4 | 0.05 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R010-D- (C) | 1.8 | 4 | 0.10 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0421L06R005-D- (C) | 2.1 | 4 | 0.05 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L06R010-D- (C) | 2.1 | 4 | 0.10 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R005-D- (C) | 2.1 | 4 | 0.05 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R010-D- (C) | 2.1 | 4 | 0.10 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0426L08R005-D- (C) | 2.6 | 4 | 0.05 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R010-D- (C) | 2.6 | 4 | 0.10 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R015-D- (C) | 2.6 | 4 | 0.15 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R005-D-(ج) | 2.6 | 4 | 0.05 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R010-D-(ج) | 2.6 | 4 | 0.10 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R015-D-(ج) | 2.6 | 4 | 0.15 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0431L10R005-D-(ج) | 3.1 | 4 | 0.05 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R010-D-(ج) | 3.1 | 4 | 0.10 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R015-D-(ج) |
3.1 | 4 | 0.15 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R005-D-(ج) | 3.1 | 4 | 0.05 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R010-D-(ج) | 3.1 | 4 | 0.10 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R015-D-(ج) | 3.1 | 4 | 0.15 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0441L12R005-D-(ج) | 4.1 | 4 | 0.05 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R010-D- (C) | 4.1 | 4 | 0.10 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R020-D- (C) | 4.1 | 4 | 0.20 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R005-D- (C) | 4.1 | 4 | 0.05 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R010-D- (C) | 4.1 | 4 | 0.10 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R020-D- (C) | 4.1 | 4 | 0.20 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R005-D- (C) | 4.1 | 4 | 0.05 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R010-D- (C) | 4.1 | 4 | 0.10 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R020-D- (C) | 4.1 | 4 | 0.20 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0551L15R005-D- (C) | 5.1 | 5 | 0.05 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R010-D- (C) | 5.1 | 5 | 0.10 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R020-D- (C) | 5.1 | 5 | 0.20 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R005-D- (C) | 5.1 | 5 | 0.05 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R010-D- (C) | 5.1 | 5 | 0.10 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R020-D- (C) | 5.1 | 5 | 0.20 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R005-D- (C) | 5.1 | 5 | 0.05 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R010-D- (C) | 5.1 | 5 | 0.10 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R020-D- (C) | 5.1 | 5 | 0.20 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0661L15R005-D- (C) | 6. 1 | 6 | 0.05 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R010-D- (C) | 6.1 | 6 | 0.10 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R020-D- (C) | 6. 1 | 6 | 0.20 | 40 | 15 | 5.8 | 1.،00 | ● | ● |
| MBQR0661L20R005-D-(ج) | 6.1 | 6 | 0.05 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R010-D-(ج) | 6. 1 | 6 | 0.10 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R020-D-(ج) | 6.1 | 6 | 0.20 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R005-D-(ج) | 6.1 | 6 | 0.05 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R010-D-(ج) | 6.1 | 6 | 0.10 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R020-D-(ج) | 6.1 | 6 | 0.20 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R005-D-(C) | 6.1 | 6 | 0.05 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R010-D-(C) | 6.1 | 6 | 0.10 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L30R020-D-(ج) | 6.1 | 6 | 0.20 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0771L25R010-D-(ج) | 7.1 | 7 | 0.10 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L25R020-D- (C) | 7.1 | 7 | 0.20 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R010-D- (C) | 7.1 | 7 | 0.10 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R020-D- (C) | 7.1 | 7 | 0.20 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| ●: في الأسهم (ج): دعم تخصيص المبرد الداخلي JS25 ، AL25: رمز الطلاء | |||||||||
